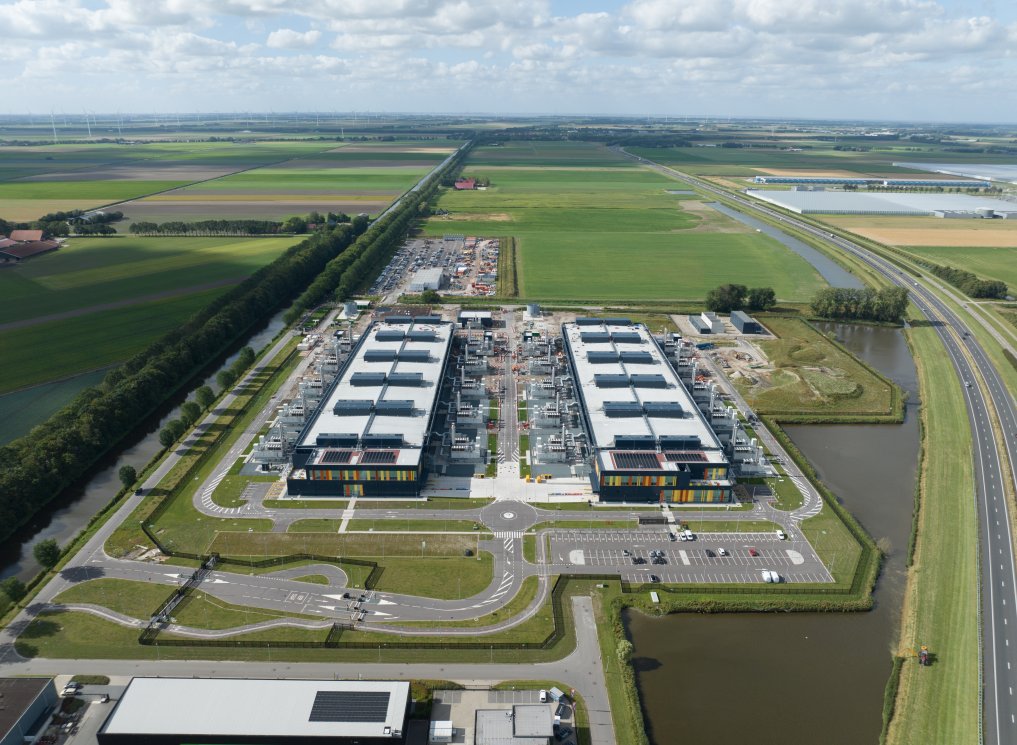

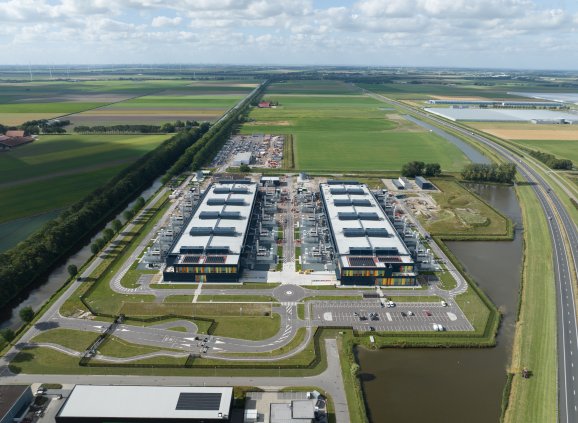

Der Aufbau eines Rechenzentrums im Detail
Stellen Sie sich vor, Sie stehen vor einem leeren Grundstück. In Ihrem Kopf existiert bereits die Vision einer digitalen Festung, die Terabytes an Daten beherbergen und Milliarden von Transaktionen pro Sekunde abwickeln soll.
Doch zwischen dieser Vision und der Realität liegt eine der komplexesten Planungsaufgaben der modernen Ingenieurskunst. Ein Rechenzentrum ist kein normales Gebäude, es ist eine begehbare Maschine.
Jeder Zentimeter im Aufbau eines Rechenzentrums muss einer strengen Logik folgen. Ein Planungsfehler im Fundament, zum Beispiel bei der Traglast des Bodens oder der Dimensionierung der Kabelschächte, lässt sich später oft nicht mehr korrigieren. Tausende Komponenten aus Energietechnik, Klimatisierung, IT und Sicherheit müssen ineinandergreifen wie die Zahnräder eines Uhrwerks.
Das Ziel ist eine Architektur, die nicht nur performant und sicher ist, sondern auch skalierbar bleibt, wenn die Anforderungen der digitalen Welt exponentiell wachsen.
Die Anatomie der Macht: Die vier Hauptzonen
Um die Komplexität zu beherrschen, teilen Planer das Rechenzentrum in funktionale Zonen ein. Diese Trennung ist essenziell für die Sicherheit und den effizienten Betrieb. Man spricht hier oft von einer „Zwiebelschalen-Architektur“, bei der die sensibelsten Bereiche im innersten Kern liegen.
Die 4 physischen Segmente
- White Space: Das Herzstück. Hier stehen die Serverracks, oft auf einem Doppelboden. Es ist der Bereich, in dem die eigentliche Wertschöpfung („Computing”) stattfindet. Sauberkeit und Zutrittskontrolle haben hier oberste Priorität.
- Gray Space: Der Maschinenraum im Hintergrund. Hier befinden sich die unterstützenden Systeme wie USV-Anlagen, Batterieräume, Schaltanlagen und die Innen-Einheiten der Klimaanlagen. Ohne den Gray Space wäre der White Space lebensunfähig.
- Außenbereich: Hier stehen die „großen Eisen“: Netzersatzanlagen (Gasmotoren oder Dieselgeneratoren), Transformatorenstationen und die Rückkühler (Chiller) auf dem Dach oder im Hof.
- Office & NOC: Der Kopf der Anlage. Im Network Operations Center (NOC) überwachen Techniker rund um die Uhr den Status aller Systeme auf großen Monitorwänden.
Aufbau eines Rechenzentrums: Das Herzstück Energieversorgung
Ohne Strom sind Daten nur magnetische Muster auf einer Festplatte. Die Energieversorgung ist daher die wichtigste Ader im Organismus. Der Weg des Stroms folgt dabei strikten Pfaden der Redundanz.
Professionelle Rechenzentren (Tier III und IV) nutzen einen A- und B-Feed. Das bedeutet, dass jedes Rack von zwei vollkommen unabhängigen Stromquellen versorgt wird. Fällt Pfad A aus, zum Beispiel durch eine defekte Sicherung, übernimmt Pfad B unterbrechungsfrei.
Der Strom fließt von der Mittelspannungseinspeisung der Stadtwerke über die kundeneigene Trafostation in die Hauptverteilung. Von dort geht es zur USV (Unterbrechungsfreie Stromversorgung), die den Strom glättet und bei Netzausfall stützt, bis er schließlich über die PDU (Power Distribution Unit) im Rack bei den Servern ankommt.
Ein entscheidender Teil im baulichen Konzept ist die Integration der Netzersatzanlage. Die Gasmotoren oder Generatoren müssen so platziert sein, dass ihre Abgase nicht in die Lüftung gesaugt werden und die Lärmemissionen im Rahmen bleiben, während sie gleichzeitig Zugriff auf Brennstoff (Tank oder Gasleitung) haben.
Klimatisierungskonzepte für effiziente Kühlung
Server wandeln Strom fast zu 100 % in Wärme um. Diese Wärme abzuführen, ist die Aufgabe des Klimatisierungskonzepts. Architektur und Physik müssen hier Hand in Hand gehen. Eine hohe Deckenhöhe ist oft notwendig, um Wärmepolster zu ermöglichen und große Luftmengen bewegen zu können.
Bauliche Voraussetzungen für Effizienz
Der klassische Doppelboden ist im Aufbau eines Rechenzentrums weitverbreitet: Kalte Luft wird unter den Boden gepresst und strömt durch Lochplatten direkt vor die Serverracks. Um die Effizienz weiter zu steigern, setzen Architekten auf die konsequente Trennung der Luftströme durch Kaltgang- und Warmgang-Einhausung.
Dabei werden die Gänge zwischen den Racks mit Türen und Dächern verschlossen, sodass sich kalte Zuluft und heiße Abluft nicht vermischen können. Das Gebäude selbst wird so zum Bestandteil der Kühlung.
Physischer Schutz durch bauliche Maßnahmen
Ein Rechenzentrum muss physische Angriffe ebenso abwehren wie digitale. Der bauliche Schutz beginnt an der Grundstücksgrenze. Hochsicherheitszäune, Durchfahrtsperren und eine strikte Trennung von Personen- und Lieferverkehr sind Standard.
Im Gebäudeinneren setzt sich dies fort. Vereinzelungsschleusen stellen sicher, dass immer nur eine Person den Sicherheitsbereich betritt.
Der bauliche Brandschutz spielt ebenfalls eine zentrale Rolle. Das Gebäude ist in verschiedene Brandabschnitte unterteilt (F90 oder F120 Wände), die verhindern, dass ein Feuer im Batterieraum auf den Serverraum übergreift. Spezielle gasdichte Räume sind notwendig, damit Gaslöschanlagen (wie Stickstoff) im Ernstfall ihre Wirkung entfalten können, ohne dass das Löschmittel entweicht.
Connectivity: Die Nervenbahnen der Anlage
Daten müssen rein und raus. Die Anbindung an das Internet erfolgt über sogenannte Meet-Me-Rooms (MMR). Das sind physikalisch hochgesicherte Räume, in denen die Glasfaserkabel der verschiedenen Carrier (Telekom, Vodafone, lokale Provider) in das Gebäude eintreten.
Auch hier ist Redundanz das oberste Gebot. Die Zuleitungen werden über zwei räumlich getrennte Hauseinführungen (z. B. Nord- und Südseite) in das Gebäude geführt. Im Gebäude selbst verhindern getrennte Kabelschächte (Trassen), dass ein einzelner Unfall, wie etwa ein angebohrtes Kabel, die gesamte Kommunikation lahmlegt.
Ob die strukturierte Verkabelung „Overhead” (über den Racks) oder im Doppelboden verläuft, ist eine Designentscheidung, die Einfluss auf die Flexibilität und die Luftströmung hat.
Ein starkes Herz für Ihren Organismus – PowerUP
Ein modernes Rechenzentrum gleicht einem komplexen Organismus, der ein starkes Herz benötigt, um auch unter hoher Belastung zuverlässig zu funktionieren. Genau diesem vitalen Kern widmen wir uns bei PowerUP mit voller Aufmerksamkeit. Denn die Funktionsfähigkeit Ihrer Infrastruktur darf nicht nur in der Theorie bestehen, sondern muss sich vor allem im realen Ernstfall bewähren.
Wir unterstützen Sie dabei, Ihre Netzersatzanlagen technisch in Bestform zu halten. Durch hochwertige Ersatzteile und gezielte Upgrades stärken wir die Stabilität Ihrer Energieversorgung, auch wenn die äußeren Bedingungen herausfordernd sind.
Unsere Lösungen sind dabei unter anderem geeignet für den Einsatz in Jenbacher®, Caterpillar® oder MTU® sowie weiteren Motorenmarken. Bei diesen Bauteilen handelt es sich um eigens entwickelte Alternativen von PowerUP und nicht um Originalteile der jeweiligen Motorenhersteller.
Investieren Sie in ein belastbares Fundament für Ihre Infrastruktur, damit das Herz Ihres Rechenzentrums auch in kritischen Momenten kraftvoll schlägt. Denn für uns gilt: Technologie ist unser Antrieb, Effizienz unser Fokus.
