Wie funktioniert eine Kraft-Wärme-Kopplung? Technik im Detail
Jeder Anlagenbetreiber kennt das Geräusch eines laufenden Gasmotors. Es ist der Klang von Produktivität. Doch in diesem rhythmischen Hämmern steckt weit mehr als nur die Erzeugung von Strom.
Es ist ein komplexes Zusammenspiel aus Thermodynamik, Mechanik und intelligenter Steuerung, das darüber entscheidet, ob Ihr Betrieb am Ende des Jahres profitabel ist oder Geld verbrennt. Die Kraft Wärme Kopplung Funktion ist das technische Herzstück dieser Effizienz.
Technologie ist unser Antrieb, Effizienz unser Fokus. Bei PowerUP sehen wir täglich, dass das Verständnis für die Funktionsweise der eigenen Anlage der erste Schritt zur Optimierung ist. Wer genau weiß, was im Inneren seines Blockheizkraftwerks passiert, kann Wartungsintervalle besser planen und die Lebensdauer entscheidender Komponenten verlängern.
In diesem Artikel tauchen wir tief in die Technik ein und zeigen Ihnen, wie aus einem einfachen Motor ein hocheffizientes Energiesystem wird.

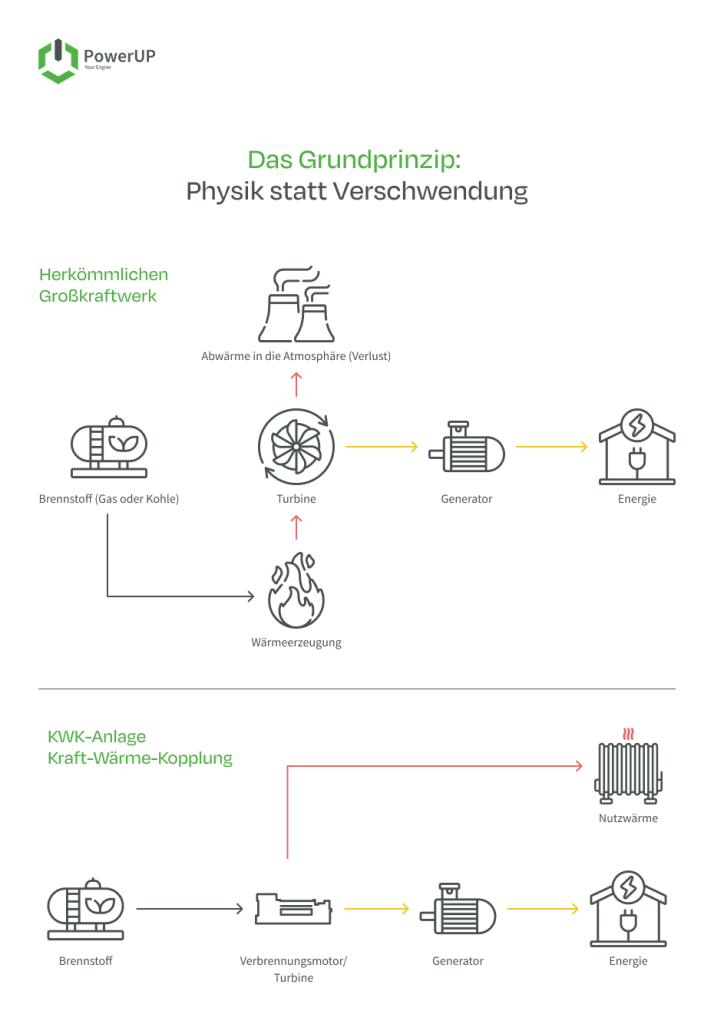

Das Grundprinzip: Physik statt Verschwendung

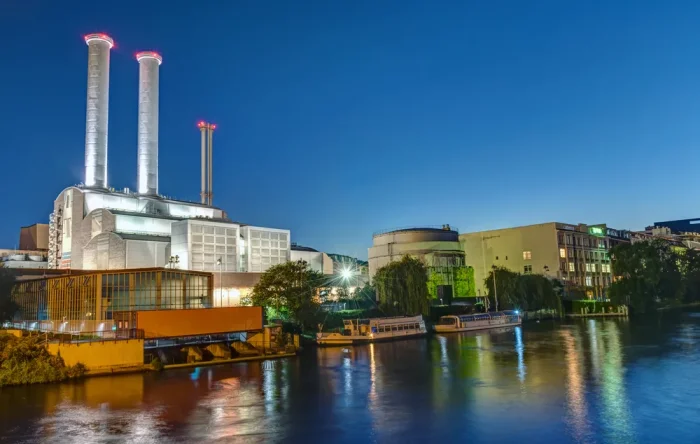

Um zu verstehen, wie funktioniert eine Kraft-Wärme-Kopplung, müssen wir uns zunächst vom klassischen Bild der Stromerzeugung lösen. In einem herkömmlichen Großkraftwerk wird Primärenergie (wie Kohle oder Gas) verbrannt, um eine Turbine anzutreiben. Dabei entstehen gewaltige Mengen an Hitze, die jedoch als “Abfall” über Kühltürme in die Atmosphäre geblasen werden.
Eine KWK-Anlage dreht dieses Prinzip um. Sie basiert auf der Erkenntnis, dass Wärme keine Abfallprodukte ist, sondern thermische Energie, die Geld wert ist. Die Anlage ist so konstruiert, dass sie die Energie des Brennstoffs fast vollständig nutzt. Während der Verbrennungsprozess im Inneren abläuft, werden zwei Energieströme parallel abgegriffen: mechanische Arbeit (die zu elektrische Energie wird) und Nutzwärme.
Diesen Prozess der doppelten Nutzung nennen wir Kraft-Wärme-Kopplung Bedeutung. Er sorgt dafür, dass wir hocheffiziente Gesamtwirkungsgrade von bis zu 90 Prozent und mehr erreichen. Im Vergleich zur getrennten Erzeugung, wo Strom und Wärme in separaten Anlagen produziert werden, sparen Sie so massiv Brennstoff ein.
Schritt 1: Der Motor als Kraftquelle

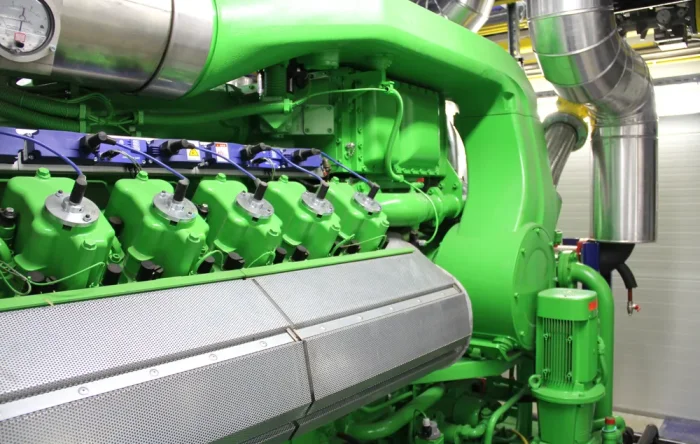

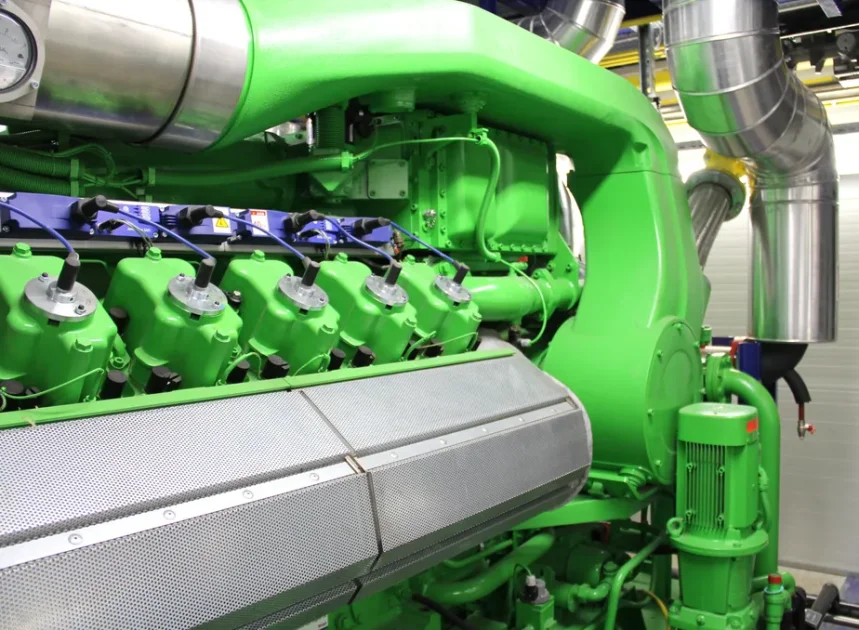

Alles beginnt mit dem Antriebsaggregat. In den meisten stationären Anwendungen, wie sie in der Landwirtschaft (Biogas) oder bei Independent Power Producern (IPPs) zum Einsatz kommen, ist dies ein Verbrennungsmotor. Hierbei handelt es sich oft um leistungsstarke Gasmotoren, wie sie etwa von INNIO Jenbacher® oder MWM® gebaut werden.
Der Motor verbrennt ein Gasgemisch (z.B. Erdgas, Biogas oder zunehmend Wasserstoff). Durch die Explosionen in den Zylindern werden die Kolben bewegt, die wiederum die Kurbelwelle antreiben. Hier wird die chemische Energie des Brennstoffs in kinetische (mechanische) Energie umgewandelt.
Für einen reibungslosen Ablauf sind präzise Bauteile entscheidend. Zylinderköpfe, Kolben und Zündkerzen müssen extremen Belastungen standhalten. Deshalb bietet PowerUP speziell entwickelte Ersatzteile an, die präzise auf diese Motoren abgestimmt sind und sich durch eine hohe Standfestigkeit auszeichnen. Denn nur ein zuverlässig laufender Motor bildet die stabile Basis für den weiteren Prozess.
Schritt 2: Vom Drehmoment zum Strom
An der Kurbelwelle des Motors ist ein Generator gekoppelt. Er funktioniert wie ein Dynamo am Fahrrad, nur in industriellen Dimensionen. Der Generator wandelt die mechanische Drehung in elektrischen Leistung um.
Dieser Strom wird anschließend aufbereitet (Frequenz und Spannung synchronisiert) und kann zwei Wege nehmen:
- Einspeisung in das öffentliche Netz (gegen Vergütung nach KWK-Gesetz oder EEG).
- Direkter Verbrauch im eigenen Unternehmen oder Betrieb (Eigenstromnutzung).
Gerade in Zeiten volatiler Preise im Stromnetz ist die Flexibilität des Generators entscheidend. Moderne Anlagen müssen in der Lage sein, schnell auf Lastwechsel zu reagieren, um das Netz zu stützen.
Schritt 3: Die Magie der Wärmeauskopplung
Jetzt kommen wir zum eigentlichen Clou der Kraft-Wärme-Kopplung Funktion. Ein Motor wird im Betrieb heiß – sehr heiß. Ohne Kühlung würde er in wenigen Minuten zerstört werden. Ein Blockheizkraftwerk (BHKW) nutzt genau diese notwendige Kühlung zur Wärmeerzeugung.
Die Wärme wird an mehreren Stellen über sogenannte Wärmetauscher „eingesammelt“ (ausgekoppelt):
- Motorkühlwasser: Der Mantel des Motors wird mit Wasser gekühlt. Diese Wärme (ca. 80–90 °C) ist ideal für Heizzwecke.
- Ölkühler: Auch das Schmieröl muss gekühlt werden; diese Wärme wird ebenfalls genutzt.
- Abgaswärmetauscher: Das heiße Abgas (oft über 400 °C) enthält enorme Energie. Ein spezieller Tauscher überträgt diese Hitze auf das Heizwasser.
- Gemischkühlung: Bei turbogeladenen Motoren wird sogar die Ladeluft gekühlt, um die Leistung zu steigern – auch hier fällt Nutzwärme an.
Das Ergebnis ist heißes Wasser oder Dampf, der für Prozesswärme in der Industrie, für die Fernwärme in städtischen Wärmenetzen oder schlicht für die Warmwasserbereitung und Heizung in Wohngebäuden genutzt wird.
Andere Technologien: Gasturbine und Brennstoffzelle
Obwohl der Gasmotor dominiert, gibt es andere Wege, das Prinzip umzusetzen:
- Gasturbinen: Sie funktionieren wie Jet-Triebwerke. Sie erzeugen sehr viel heiße Abgaswärme, eignen sich aber eher für industrielle Großanwendungen mit konstantem Dampfbedarf.
- Brennstoffzellen: Hier findet keine Verbrennung statt, sondern eine elektrochemische Reaktion. Sie sind sehr effizient und leise, aber in der Anschaffung oft noch teurer.
Für die meisten unserer Kunden bleiben Gasmotoren die erste Wahl, da sie robust sind und sich flexibel mit fossilen Brennstoffen oder Erneuerbaren Energien betreiben lassen.
Steuerung: Wärmegeführt oder Stromgeführt?
Die Technik funktioniert nur, wenn sie intelligent geregelt wird. Die Steuerung entscheidet, wann das BHKW läuft. Hier unterscheidet man zwei Strategien:
- Wärmegeführt: Der Motor springt an, wenn der Wärmebedarf im Gebäude sinkt (der Pufferspeicher leer ist). Der Strom ist dabei das „Nebenprodukt“.
- Stromgeführt: Der Motor läuft, wenn der Strompreis an der Börse hoch ist oder der Eigenbedarf im Betrieb steigt. Die Wärme wird zwischengespeichert.
In der modernen Energiewende geht der Trend klar zum stromgeführten Betrieb, um Schwankungen von Wind und Sonne auszugleichen. Dies erfordert jedoch große Wärmespeicher, um die Zeitverschiebung zwischen Stromproduktion und Wärmeverbrauch zu überbrücken.
Wartung: Der Garant für die Funktion
Die beste Technik nützt nichts, wenn sie steht. Die Funktion einer KWK-Anlage steht und fällt mit dem Zustand der Verschleißteile. Ablagerungen an den Ventilen, verschlissene Zündkerzen oder undichte Zylinderkopfdichtungen senken den Wirkungsgrad sofort drastisch. Die Wärmeübertragung im Tauscher wird schlechter, der Gasverbrauch steigt.
Deshalb setzen Profis auf „Condition Based Overhaul“ (zustandsorientierte Überholung). Statt stur nach Kalender zu tauschen, werden Teile dann gewechselt oder überholt, wenn es technisch sinnvoll ist. PowerUP liefert hierfür Komponenten, die präzise auf Ihre MWM®- oder Jenbacher®-Motoren abgestimmt und auf eine hohe Lebensdauer ausgelegt sind. Damit nutzen Sie das Potenzial der Kraft-Wärme-Kopplung wirtschaftlich: für hohe Effizienz und reduzierte Stillstandszeiten.
Effizienz durch Qualität sichern
Eine Kraft-Wärme-Kopplungsanlage ist ein Hochleistungssystem. Sie verwandelt teuren Brennstoff in wertvolle Energie. Jede Unterbrechung, jeder Prozentpunkt weniger Wirkungsgrad kostet bares Geld.
Wir bei PowerUP verstehen die Technik bis ins kleinste Detail. Ob Sie Ersatzteile benötigen, die exakt passend für Ihre Anlage sind, oder eine Generalüberholung ansteht – wir sorgen dafür, dass die Physik für Sie arbeitet, nicht gegen Sie. Optimieren Sie Ihre Anlage jetzt für die Laufzeiten von morgen.
